Цинк Борат 2335

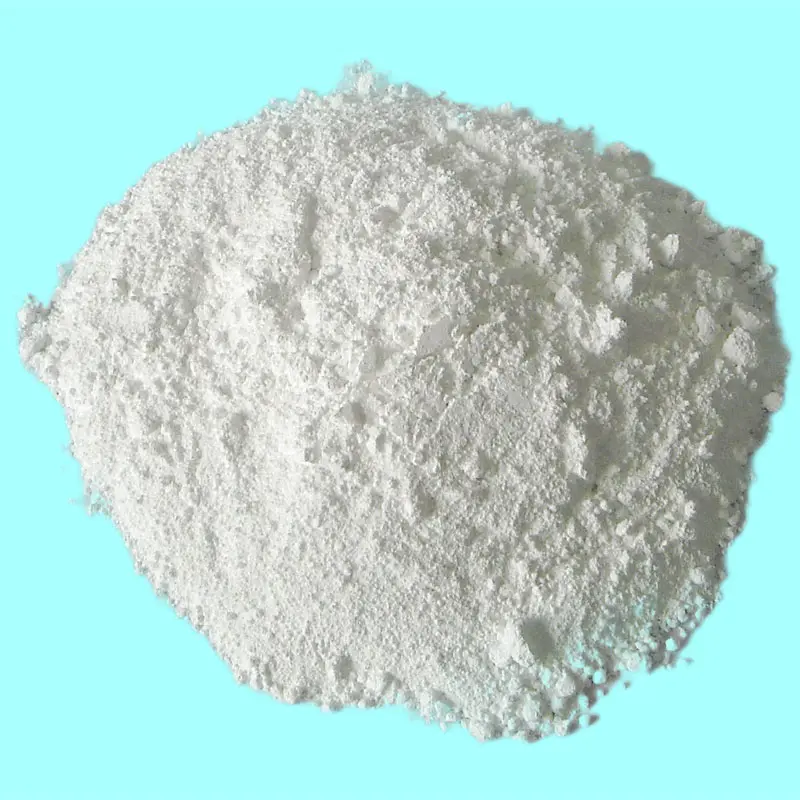

Цинк Борат 2335 (Хемиска формула: 2zno · 3B₂o₃ · 3.5H₂o), со молекуларна тежина од 434,62, е бел кристален празен ретардант на неоргански пламен.

Неговите основни карактеристики вклучуваат:

Механизам за ретардант на троен пламен: Над 320 ℃, кристалната вода се ослободува за да ја апсорбира топлината и да се олади, формирајќи борат стаклен слој за кислород и топлотна изолација. Кога се комбинира со ретарданти на пламен без халоген/халоген, ја катализира и ја инхибира реакцијата на синџирот на согорување.

Безбедност на животната средина: без халоген, нетоксичен и без тешки метали, во согласност со домашните и меѓународните стандарди како што се ROHS, Reach и GB/T 23669. Нивото на токсичност на чадот за време на согорувањето го достигнува нивото на ZA1 (GB/T 20285).

Широка прилагодливост: Ситна големина на честички (D50 = 3-5 μm), одлична дисперзибилност, погодна за разни процеси, како што се обликување на инјектирање, истиснување, обложување, итн., Со влијание врз материјалните механички својства на помалку од 5%.

Фабричка цена за ретардант на пламенот Цинк Борат 2335 ретардант на пламен. Цинк Борат 2335 се користи и како потиснувач на чад и задник, и анти-аргирачки агенс во поливинил хлорид, најлон, епоксид, полиетилен, полипропилен, полиестери, термопластични еластомери и гумби. Како производител на цинк Borate 2335 во Кина, можеме да обезбедиме најдобар квалитет на товар и услуга.

Физички и хемиски својства

област на апликација

Електронски уреди: 15% цинк борат 2335+10% броминирана епоксидна смола се додава во ABS (телевизиска обвивка), со рејтинг на пламен рејтинг на UL94 V-0 (1,6мм) и го помина тестот за притисок на топката од 125, исполнувајќи го стандардот за безбедност на IEC 62368.

Автомобилска индустрија: Во ПП (браник), таа е комбинирана со магнезиум хидроксид во сооднос 1: 4, со вкупно додавање од 45%. Стапката на задржување на модулот на свиткување на материјалот е 92%, а стапката на согорување е 100 mm/min (тестирана според GB/T 2408).

Wireица и кабел: Заменете го 30% антимон триоксид во PVC изолациониот слој, додадете 12% цинк борат 2335, намалете ја густината на чадот за 55%, зголемете го индексот на кислород на 34%, поминете го GB/T 17651.2 Тест за густина на чад.

Индустриски гумени делови: Додавање 8% на нитрилна гума (NBR) заптивки ја подобрува отпорноста на маслото (120 ℃ × 72H стапка на промена на волуменот ≤ 15%) и ретардација на пламенот (вертикално согорување V-1 ниво) синхроно, што го прави погоден за петрохемиски сцени.

Обновена облога на челична структура: Се користи како главен ретардант на пламен (со дополнителна количина од 25%) за ултра тенки облоги. Кога дебелината на облогата е 1,5мм, границата на отпорност на пожар може да достигне 1,5 часа, а отпорноста на површината е поголема од 1 × 10 ¹² Ω (дефинирана во GB/t 5907.1)

Дрво пластичен композит (WPC): Додадете 10% во системот PVC/дрво брашно, оценката за согорување достигнува GB 8624 B1, а анти-стареењето на перформансите (разликата во бојата △ E ≤ 3 по 500H UV стареење) се зголемува за 30%.

Ретардант на пламен на литиум батерија: Распрснувајќи 2% нано-големина цинк борат 2335 во електролитни адитиви може да ја одложи термичката температура на бегството на батеријата за 20 ℃ и време на самостојно гаснење <5S (UL 94 V-0 ниво).

Воздухопловни материјали: Додавање 5% на композитни материјали засновани на епоксидна смола, производството на чад (SPR ≤ 0,05M ²/s) и токсичност (CO генерација ≤ 500ppm) за време на согорувањето исполнуваат далеку 25.853 стандарди.

Контактирајте нè веднаш за да поставите нарачка!

Контактирајте, 24 часа на ден, 7 дена во неделата.
